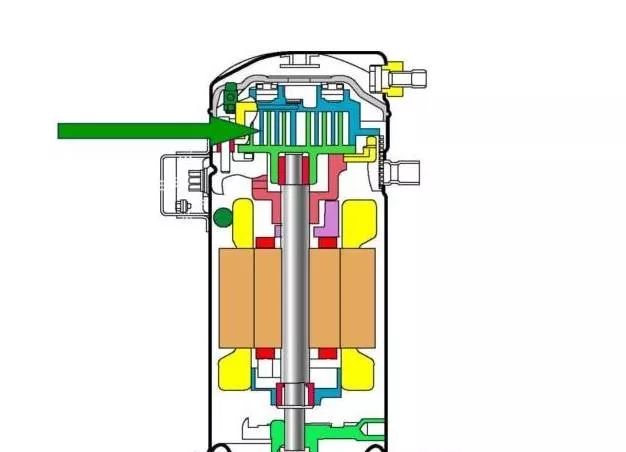

1、渦旋式壓縮機

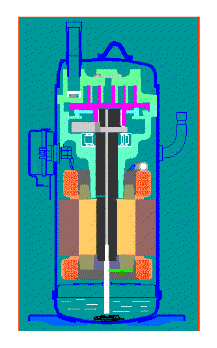

原理：動盤與靜盤的渦旋線型相同，但相位差180°進行嚙合，形成一系列封閉空間；靜盤不動，動盤繞著定盤中心，以偏心距為半徑作公轉運動。當動盤公轉時，依次相嚙合，使月牙形面積不斷壓縮變小，從而使氣體不斷被壓輸，最后從靜盤中心孔處排出。

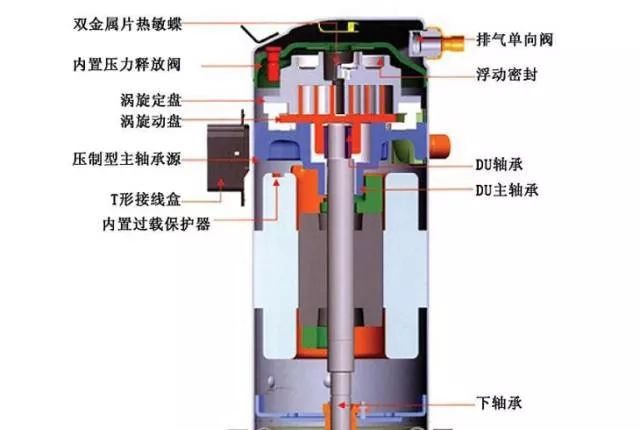

結構：動盤（渦旋轉子）、靜盤（渦旋定子）、支架、十字聯軸環、背壓腔、偏心軸
渦旋式壓縮機優點：
1、驅動動渦盤運動的偏心軸可以高速旋轉，渦旋式壓縮機體積小重量輕；
2、動渦盤與主軸等運動部件的受力變化小，整機振動?。?nbsp;
3、適應于變轉速運動和變頻調速技術；
4、渦旋壓縮機整機噪聲很低；
5、渦旋壓縮機有可靠和有效的密封性，其制冷系數不是隨運行時間的增加而減小，而是略有提高；
6、渦旋壓縮機有著良好的工作特性。在熱泵式空調系統中，特別表現在制熱性能高、穩定性好、安全性高；
7、渦旋式壓縮機無余隙容積，能保持高容積效率運行；
8、力矩變化小，平衡性高，振動小，運轉平穩，從而操作簡便，易于實現自動化；
9、運動部件少、沒有往復運動機構，結構簡單、體積小、重量輕、零件少、可靠性高，壽命在20年以上。
渦旋式壓縮機缺點：
1、運動機件表面多是呈曲面形狀，這些曲面的加工及其檢驗均較復雜，制造需高精度的加工設備及精確的調心裝配技術，因此制造成本較高。
2、其運動機件之間或運動機件與固定機件之間，常以保持一定的運動間隙來達到密封，氣體通過間隙勢必引起泄漏，這就限制了回轉式壓縮機難以達到較大的壓縮比，因此，大多數回轉式壓縮機多在空調工況下使用。
2、螺桿式壓縮機
螺桿式壓縮機又稱螺桿壓縮機。20世紀50年代，就有噴油螺桿式壓縮機應用在制冷裝置上，由于其結構簡單，易損件少，能在大的壓力差或壓力比的工況下，排氣溫度低，對制冷劑中含有大量的潤滑油（常稱為濕行程）不敏感，有良好的輸氣量調節性，很快占據了大容量往復式壓縮機的使用范圍，而且不斷地向中等容量范圍延伸，廣泛地應用在冷凍、冷藏、空調和化工工藝等制冷裝置上。
以它為主機的螺桿式熱泵從20世紀70年代初便開始用于采暖空調方面，有空氣熱源型、水熱泵型、熱回收型、冰蓄冷型等。在工業方面，為了節能，亦采用螺桿式熱泵作熱回收。
原理：通過陰陽轉子的相互浸入，以及空間接觸線不斷的從吸氣端面向排氣端推移，使基元容積發生周期性變化，從而完成連續吸氣壓輸和排氣過程。

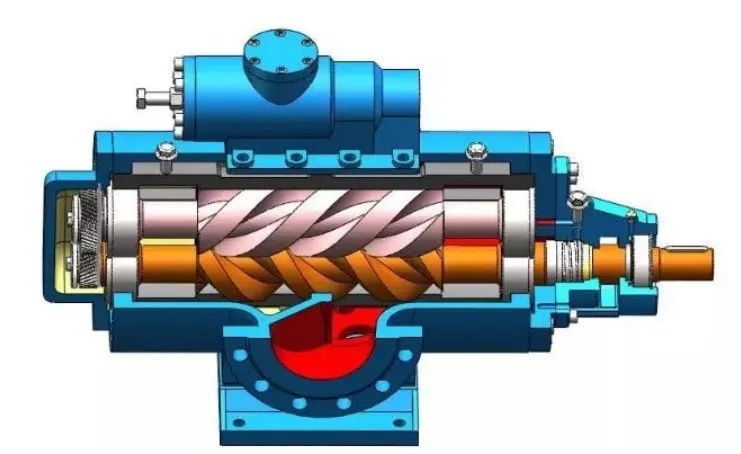

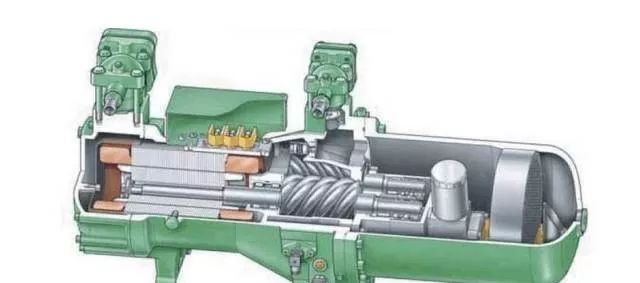

構造：由機殼、螺桿（或稱轉子）、軸承、能量調節裝置等組成
螺桿式壓縮機優點：
1、零部件少，易損件少，可靠性高；
2、操作維護方便；
3、沒有不平衡慣性力。運轉平穩安全，振動小；
4、具有強制輸氣的特點，排氣量幾乎不受排氣壓力的影響，工況適應性強；
5、螺桿壓縮機的轉子齒面實際上是有間隙的。因此對濕行程不敏感，能耐液擊；
6、排氣溫度低，可在較高壓比的工況下運行；
7、可實現制冷情無級調節，采用滑閥機構，使制冷量可從 15％～100％進行無級調節，節省運行費用；
8、容易實現自動化，可實現遠程通信。
螺桿式壓縮機缺點：
1、轉子齒面是一空間曲面，需利用特制的刀具，在價格昂貴的設備上加工，機體零部件加工精度也有較高的要求，必須采用高精度設備；
2、壓縮機噪聲高；
3、螺桿壓縮機只能適用于中、低壓范圍，不能用于高壓場合；
4、噴油量大，油處理系統復雜，故機組附屬設備多；
5、螺桿壓縮機依靠間隙密封氣體，在小容積范圍內不具有優越的性能。

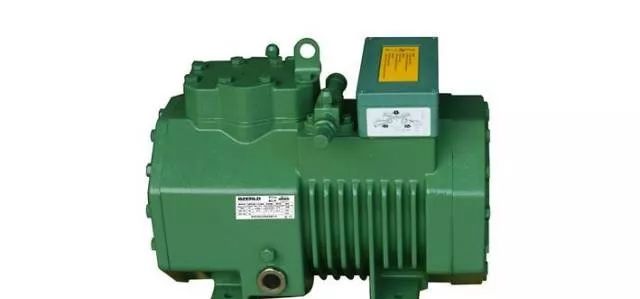

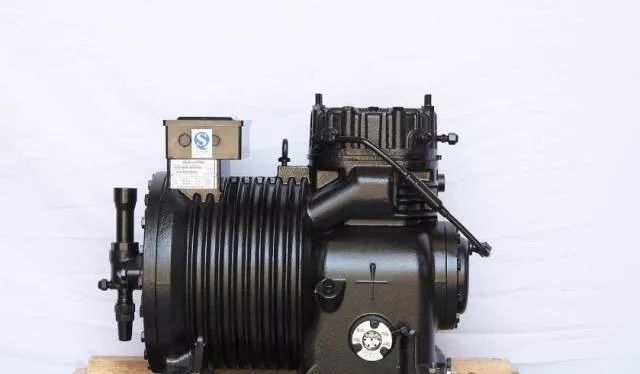

3、活塞式壓縮機
活塞式壓縮機使用歷史悠久，是目前國內用得最多的制壓縮機。由于其壓力范圍廣，能夠適應較寬的能量范圍，有高速、多缸、能量可調、熱效率高、適用于多種工況等優點;其缺點是結構復雜，易損件多，檢修周期短，對濕行程敏感，有脈沖振動，運行平穩性差。
原理：依靠活塞的往復運動來壓縮汽缸內的氣體。通常是通過曲柄連桿機構，把原動機的旋轉運動轉變?yōu)榛钊耐鶑?fù)運動。曲軸每旋轉一周所完成的工作，可分為吸氣過程和壓縮排氣過程。
構造：包括機體、曲軸、連桿組件、活塞組件、氣閥缸套組件等。
螺桿壓縮機是一種新的壓縮裝置，它與往復式相比：
優點：
①機器結構緊湊，體積小，占地面積少，重量輕。
②熱效率高，加工件少，壓縮機的零件總數只有活塞式的1/10。機器易損件少，運行安全可靠，操作維護簡單。
③氣體沒有脈動，運轉平穩，機組對基礎不高不需要專門基礎④運行中向轉子腔噴油，因此排氣溫度低。
⑤對濕行程不敏感，濕蒸汽或少量液體進入機內，沒有液擊危險。
⑥可在較高壓比下運行。
⑦可借助滑閥改變壓縮有效行程，可進行10~100%的無級冷量調節。
缺點：
需要復雜的油處理設備，要求分離效果很好的油分離器及油冷卻器等設備，噪聲較大，一般都在85分貝以上，需要隔聲措施。
活塞式壓縮機優點：
1、在一般的壓力范圍內，對材料的要求低，多采用普通的鋼鐵材料，加工較容易，造價也較低廉；
2、熱效率較高，一般大、中型機組絕熱效率可達0.7~0.85左右；
3、氣體的重度和特性對壓縮機的工作性能影響不大，同一臺壓縮機可以用于不同的氣體；
4、活塞壓縮機技術上較為成熟，生產使用上積累了豐富的經驗；
5、氣量調節時，適應性強，即排氣范圍較廣，且不受壓力高低影響，能適應較廣闊的壓力范圍和制冷量要求；
活塞式壓縮機缺點：
1、結構復雜笨重，易損件多，維修工作量大；
2、機器運轉中有振動；
3、排氣不連續，氣流有脈動，容易引起管道振動，嚴重時往往因氣流脈動、共振而造成管網或機件的損壞；
4、功率損失大，在部分載荷操作時效率降低；
5、大型工廠采用多臺壓縮機組時，操作人員多或工作強度較大。

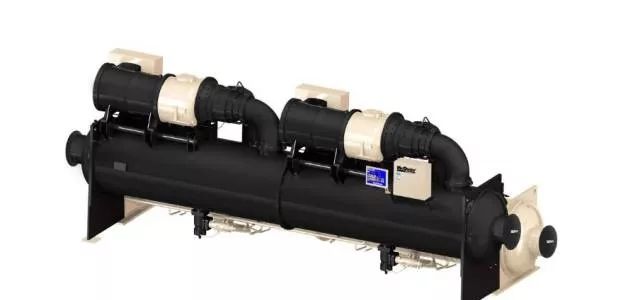

4、離心式壓縮機
離心式壓縮機是一種葉片旋轉式壓縮機（即透平式壓縮機）。在離心式壓縮機中，高速旋轉的葉輪給予氣體的離心力作用，以及在擴壓通道中給予氣體的擴壓作用，使氣體壓力得到提高。
早期，由于這種壓縮機只適于低，中壓力、大流量的場合，而不為人們所注意。由于化學工業的發展，各種大型化工廠，煉油廠的建立，離心式壓縮機就成為壓縮和輸送化工生產中各種氣體的關鍵機器，而占有極其重要的地位。隨著氣體動力學研究的成就使離心壓縮機的效率不斷提高，又由于高壓密封，小流量窄葉輪的加工，多油楔軸承等技術關鍵的研制成功，解決了離心壓縮機向高壓力，寬流量范圍發展的一系列問題，使離心式壓縮機的應用范圍大為擴展，以致在很多場合可取代往復壓縮機，而大大地擴大了應用范圍。
原理：壓縮機葉輪轉動時，制冷劑蒸汽由吸氣室通過進口可導流葉片進入葉輪流道，在葉片的推動下氣體隨著葉輪一起旋轉。由于離心力的作用，氣體沿著葉輪流道徑向流動并離開葉輪。

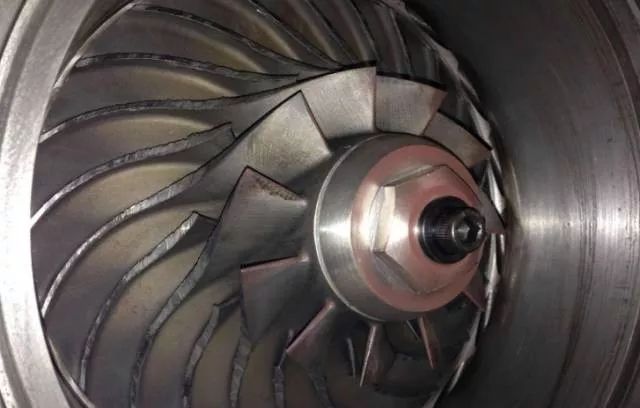

構造：單級壓縮機主要由吸氣室、葉輪（工作輪），括壓器，蝸室（蝸殼）及密封等組成。對于多級壓縮還設有彎道和回流器等部件
離心式壓縮機優點：
1、離心式壓縮機的氣量大，結構簡單緊湊，重量輕，機組尺寸小，占地面積小，相對于活塞式壓縮機，在制冷量相同時，重量較活塞式輕5～8倍。
2、由于它沒有汽閥活塞環等易損部件，又沒有曲柄連桿機構，運轉平衡，操作可靠，運轉率高，摩擦件少，因之備件需用量少，維護費用及人員少。
3、工作輪和機殼之間沒有摩擦，無需潤滑。在化工流程中，離心式壓縮機對化工介質可以做到絕對無油的壓縮過程。
4、離心式壓縮機為一種回轉運動的機器，它適宜于工業汽輪機或燃汽輪機直接拖動。對一般大型化工廠，常用副產蒸汽驅動工業汽輪機作動力，為熱能綜合利用提供了可能。
離心式壓縮機缺點：
1、離心式壓縮機目前還不適用于氣量太小及壓比過高的場合，并且由于適宜采用分子量比較大的制冷劑，故只適用于大制冷量，一般都在25～30萬大卡/時以上。
2、離心式壓縮機的穩定工況區較窄，其氣量調節雖較方便，但經濟性較差。
3、一般要用增速齒輪傳動，轉速較高，對軸端密封要求高，這些均增加了制造上的困難和結構上的復雜性。
4、低負荷時容易出現“喘振”現象。
活塞、螺桿、離心式壓縮機性能特點對比
在制冷系統中，因?yàn)橥鶑?fù)式制冷壓縮機與螺桿式制冷壓縮機在工作原理上的不同，所以影響他們的壓力損失與泄漏損失的原因也是不同的。
對于往復式制冷壓縮機來說，影響它的壓力損失與泄漏損失的主要原因是氣閥的質量與氣閥關閉時的密封性。這是因?yàn)槲鼩忾y開啟時要克服彈簧阻力（壓縮 彈簧）以及氣體流過氣閥時，由于通過截面較小，流動速度較高，故產生一定的流動阻力，因此，往復式制冷壓縮機在吸氣過程中氣缸內氣體的壓力恒低于吸氣管中的氣體壓力；
同理，往復式制冷壓縮機在排氣過程中氣缸內氣體的壓力恒高于吸氣管中的氣體壓力。如果氣閥的通道截面越小，則阻力損失就越大。如果閥片的重量大，氣閥的彈簧力也大，則阻力損失也增大，這樣壓力系數值就降低。
對于螺桿式制冷壓縮機來說，影響它的壓力損失與泄漏損失的主要原因是氣體的流速。
在螺桿式制冷壓縮機中，螺桿的性能好壞是個關鍵。如果螺桿的齒型為對稱的圓弧型，那么它的制造簡單。如果螺桿的齒型為非對稱線型，那么它的輸氣螺 量大，效率高。如果減小螺桿的長徑比，就可以使螺桿具有良好的強度，增加螺桿式制冷壓縮機運轉的可靠性，并且有利于使螺桿式制冷壓縮機向高壓力比的方向發 展。
在螺桿式制冷壓縮機中，直徑和長度尺寸相同的的兩對螺桿，轉子面積利用系數值大的一對，其排氣量大。從表面上看，轉子面積利用系數越大，對于螺桿式制冷壓縮機的性能越好。但是，如果轉子面積利用系數過大，則會降低螺桿的強度與剛度。
在螺桿式制冷壓縮機中，減少螺桿的齒數，可以增大螺桿的齒間面積，提高螺桿式制冷壓縮機的排氣量。從表面上看，螺桿的齒數越少，對于螺桿式制冷壓縮機的性能越好。但是，如果螺桿的齒數過少，則會降低螺桿的抗彎強度和剛度。
在螺桿式制冷壓縮機中，提高螺桿的圓周速度，就可以使螺桿式制冷壓縮機中的外型尺寸和質量等到減小，氣體通過螺桿式制冷壓縮機中的間隙的相對泄漏 量就會減少，有利于提高螺桿式制冷壓縮機的容積效率和熱效率。從表面上看，螺桿的圓周速度越快，對于螺桿式制冷壓縮機的性能越好。但是，如果螺桿的圓周速 度過快，就會相應地增加氣體在吸排氣孔口及齒間圓周速度內的流動損失。
在三種常見的制冷壓縮機（往復式、螺桿式、離心式）中，往復運動產生的慣性立是往復式制冷壓縮機的主要缺點。因?yàn)榻?jīng)常受到往復運動產生的慣性，所以往復式制冷壓縮機中的氣閥和曲柄連桿機構最容易受到破化。
在三種常見的制冷壓縮機（往復式、螺桿式、離心式）中，運轉時產生的巨大噪聲是螺桿式制冷壓縮機的主要缺點。因?yàn)榻?jīng)常受到制冷劑氣體周期性地高速通過吸、排氣孔口，以及通過縫隙的泄漏等原因帶來的影響，所以在螺桿式制冷壓縮機中必須選擇合理的螺桿運轉速度。
在三種常見的制冷壓縮機（往復式、螺桿式、離心式）中，喘振是離心式制冷壓縮機的主要缺點。
造成離心式制冷壓縮機的喘振原因是因?yàn)?，?dāng)冷凝器的冷卻水進水量減小到一定程度時，離心式制冷壓縮機的流量減小到很小，它的通道中出現嚴重的氣體 脫流，它的出口壓力突然下降。雖然離心式制冷壓縮機和冷凝器是聯合地工作，但是冷凝器中的氣體的壓力并不是同時地減低，于是冷凝器中的氣體的壓力反大于離 心式制冷壓縮機的出口壓力，造成冷凝器中的氣體倒流至離心式制冷壓縮機中，直至冷凝器中的氣體壓力下降到等于離心式制冷壓縮機的出口壓力為止。
這是，離心 式制冷壓縮機又開始向冷凝器送氣，流量增加，離心式制冷壓縮機恢復正常工作。但是，當冷凝器中的氣體壓力也恢復到原來的氣體壓力時，離心式制冷壓縮機的流 量又減小，離心式制冷壓縮機的出口壓力有開始下降，氣體又產生倒流。如此周而復始，產生周期性的氣流的振蕩現象。所以在離心式制冷壓縮機中，冷凝器的冷卻 水量是不宜過小的，否則會使在離心式制冷壓縮機在運轉時，發生強烈的振動，嚴重時甚至?xí)斐蓪﹄x心式制冷壓縮機的破化。
各類型壓縮機均有他們比較適用的適用工況以及應用場景，合適的，才是最好的
